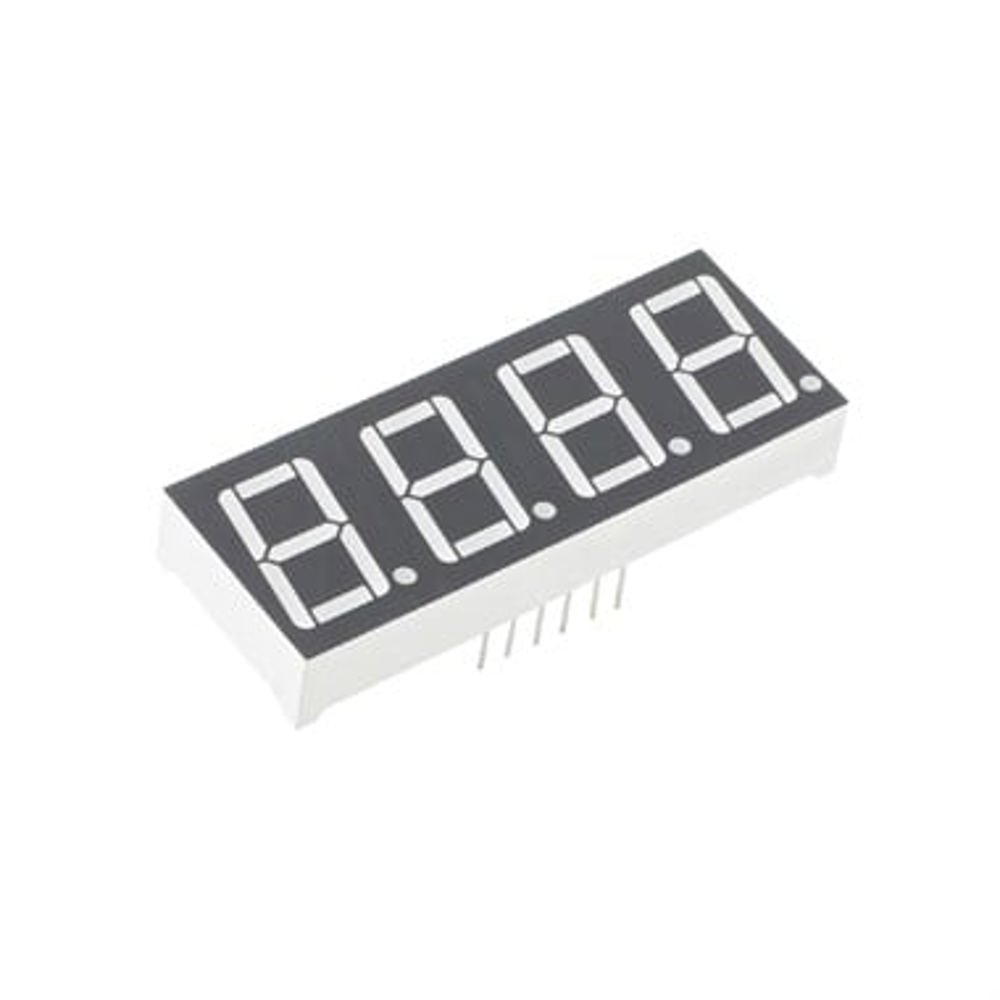

14mm 4'lü 7 Segment Display (Anot)

Projelerinize Güvenilir Sayısal Gösterge Katın: 4 Haneli Ortak Anot Kompakt Çözüm!

Dijital saat, endüstriyel numaratör, frekans sayıcı veya hassas bir ölçüm paneli mi tasarlıyorsunuz? Tekli displaylerin kablo karmaşasıyla vakit kaybetmeyin! 14mm (0.56 inç) 4'lü Ortak Anot 7 Segment Display, tek bir kompakt gövdede 4 haneyi bir arada sunarak devre kartınızda maksimum alan tasarrufu sağlar. Gelişmiş tarama (multiplexing) mimarisi sayesinde sadece 12 pin üzerinden kontrol edilir. Canlı kırmızı LED'leri ve yüksek kontrastı ile projelerinize profesyonel bir cihaz şıklığı kazandırın!

Öne Çıkan Özellikler (Müşteriyi Yakalayan Detaylar)

12 Pin ile Devasa Veri Kontrolü (Multiplexing): Eğer 4 adet tekli display kullansaydınız tam 32 kabloyla uğraşmanız gerekecekti. Bu entegre modülde ise tüm hanelerin aynı isimdeki segmentleri (A, B, C...) içeriden paralel bağlıdır. İnsan gözünün fark edemeyeceği bir hızla haneleri sırayla aktifleştirerek (tarama yöntemiyle) sadece 12 pinle 4 haneyi de bağımsızca yönetebilirsiniz.

Endüstriyel Ortak Anot Yapısı: Her hanenin kendi besleme pini artı (+) kutba bağlanır. Yakmak istediğiniz segment bacaklarına mikrodenetleyicinizden veya display sürücünüzden "LOW" (0) sinyali göndermeniz yeterlidir. Lojik kapılar ve sürücü entegrelerle tam performans çalışır.

0.56 İnç Evrensel Panel Ölçüsü: Masaüstü cihaz arayüzleri, panel tipi ölçü aletleri veya hobi projeleri için en ideal boyut standardıdır. Net, parlak ve uzak mesafelerden bile gözü yormadan rahatça okunabilen keskin çizgilere sahiptir.

Ondalık Nokta (DP) ve Saat Senkronizasyonu: Rakamların hemen sağ alt köşesinde yer alan bağımsız nokta LED'leri sayesinde hassas ölçüm verilerini (Örn: 36.5C, 99.12) pürüzsüzce gösterebilir, saat projelerinizde basamak ayırıcı olarak kullanabilirsiniz.

Kullanım Alanları

Lojik Entegreli Sayaç Devreleri: 74HC595, CD4511 veya 4511 gibi popüler display sürücü ve shift register entegreleriyle kurulan donanımsal sayaçlar.

Dijital Saat ve Kronometreler: Gerçek Zamanlı Saat (RTC) modülleriyle entegre çalışan, panolara monte edilebilir 24 saat formatlı zaman göstergeleri.

Hassas Ölçüm ve Test Cihazları: Voltmetre, ampermetre, frekansmetre veya sensörlü sıcaklık/nem istasyonlarının dijital ekran panelleri.

Sayısal Otomasyon ve Skor Tabelaları: Endüstriyel üretim hatlarında 9999'a kadar ürün sayan numaratörler veya hobi oyunları için tasarlanan dijital skorboardlar.

Teknik Özellikler Tablosu
