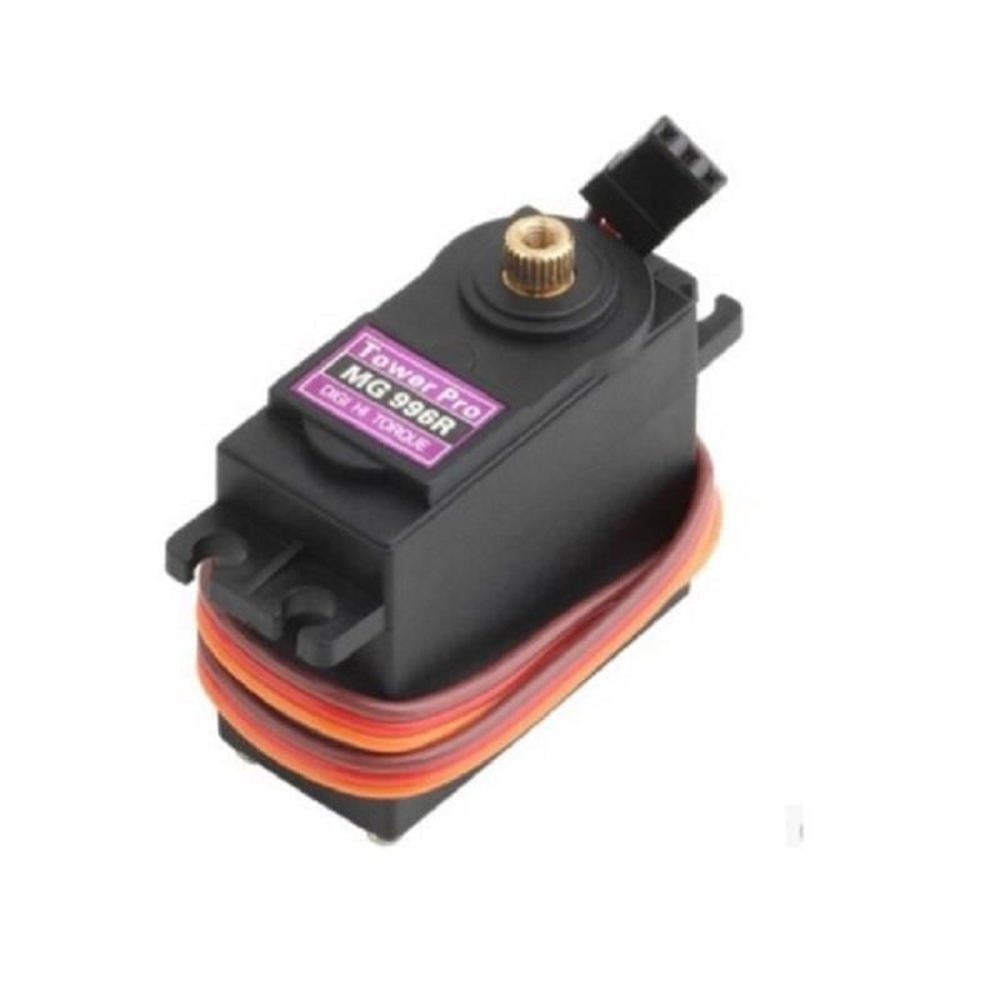

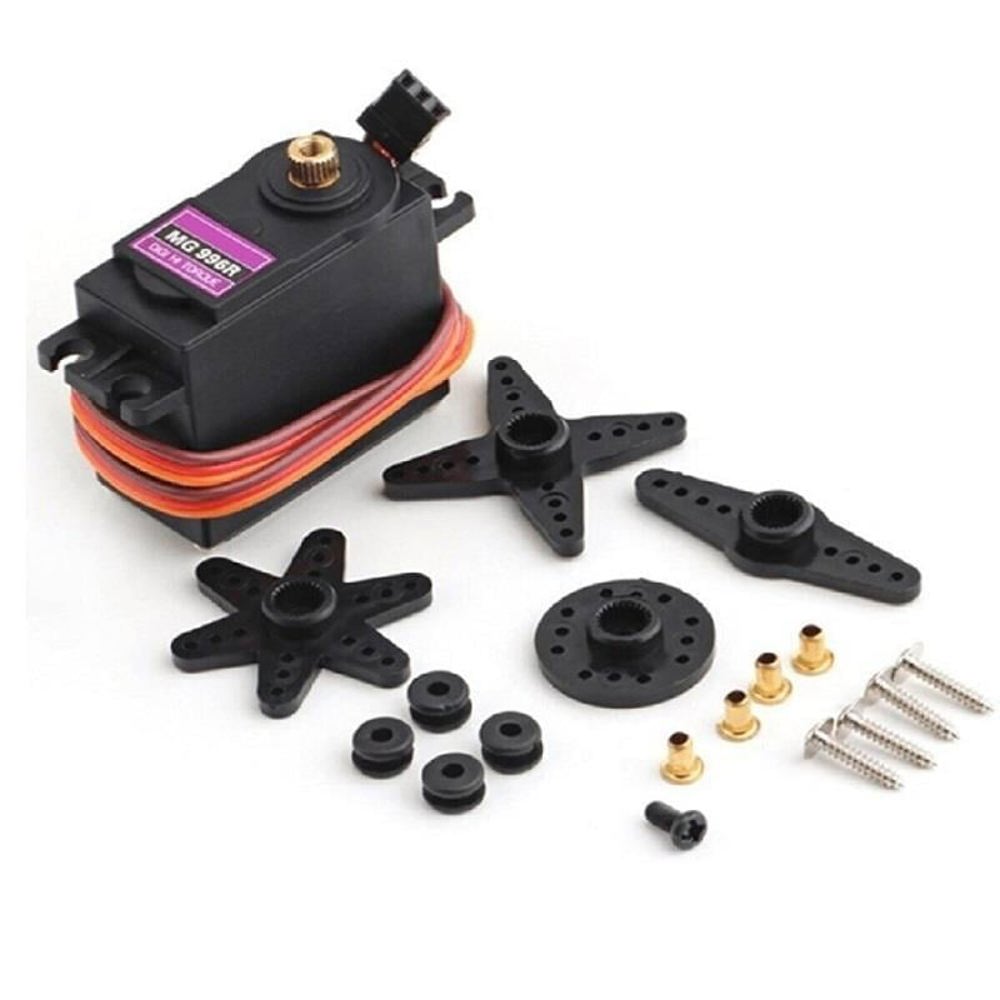

180 Derece Tower Pro MG996R Metal Dişli Dijital Servo Motor

Tower Pro MG996R Metal Dişli 180° Dijital Servo Motor, yüksek tork ($torque$), mekanik mukavemet ve hassas pozisyonlama gerektiren zorlu robotik ve endüstriyel otomasyon projelerinin en güvenilir ağır hizmet komponentlerinden biridir.

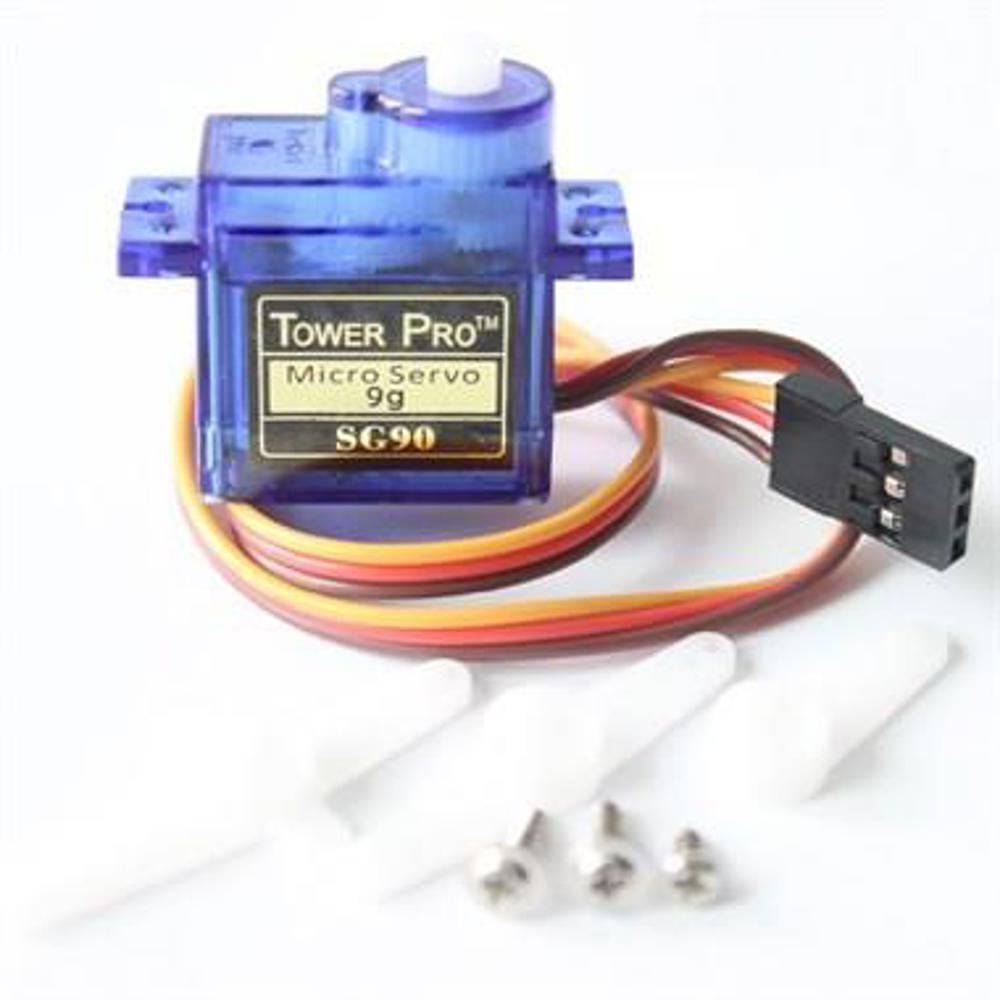

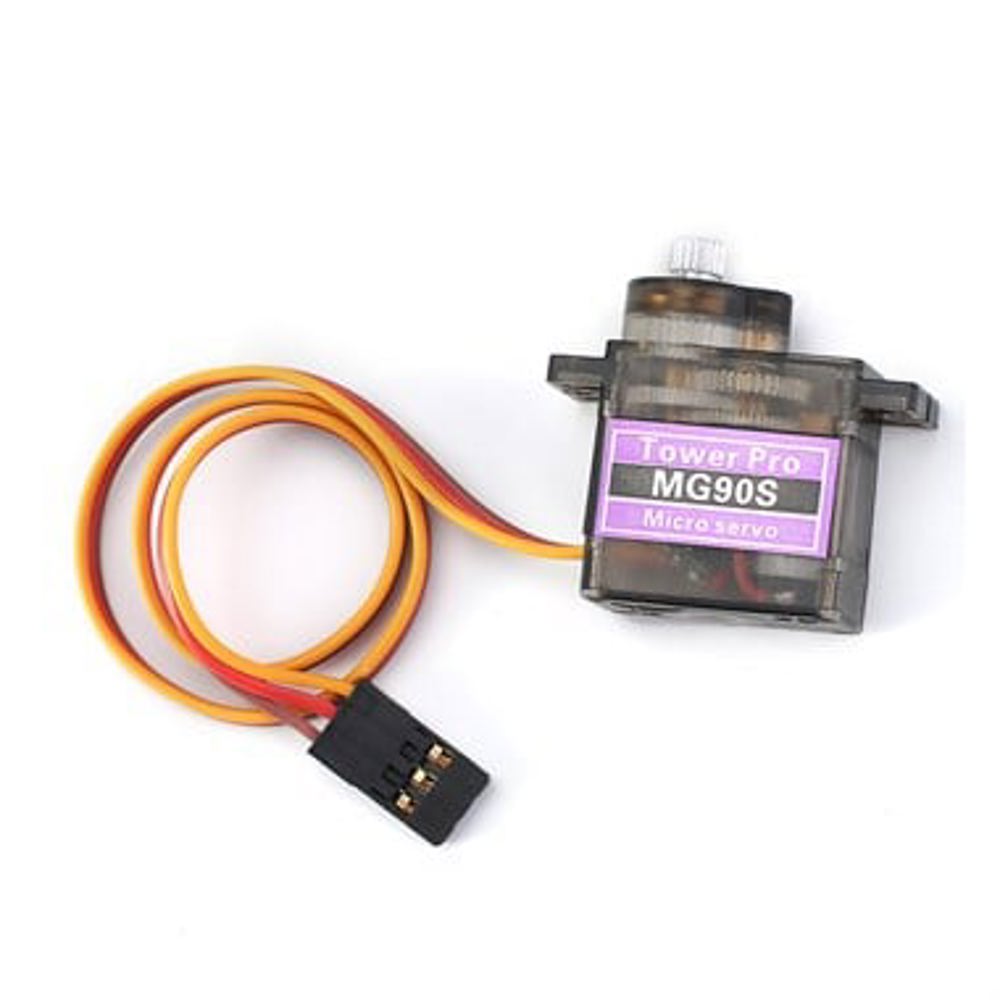

Popüler SG90 veya MG90S gibi mini servoların yetersiz kaldığı; büyük robot kolları, insanımsı ($humanoid$) robot eklemleri, RC model araçların (araba, tekne, büyük uçak) yön mekanizmaları ve kilit sistemleri için mükemmel bir güç kaynağıdır.

1. Donanım ve Mekanik Mimari Avantajları

MG996R, dışarıdan standart plastik servolara benzese de iç yapısıyla tamamen endüstriyel standartlara göz kırpar:

Tamamen Metal Dişli Kutusu ($Full\text{-}Metal\text{-}Gear$): İçerisindeki tüm dişliler yüksek kaliteli pirinç ve alüminyum alaşımlı metallerden üretilmiştir. Bu sayede motor miline binen ani yüklerde veya zorlanma anlarında plastik dişliler gibi sıyırma, kırılma veya aşınma yapmaz.

Çift Rulmanlı Mil Yatağı ($Dual\text{-}Ball\text{-}Bearing$): Çıkış şaftı çift rulman ile desteklenmiştir. Bu mekanik esneklik, milin eksenel kaçıklık yapmasını engeller, sürtünmeyi minimuma indirir ve motorun yüksek tork üretirken sarsıntısız, kararlı dönmesini sağlar.

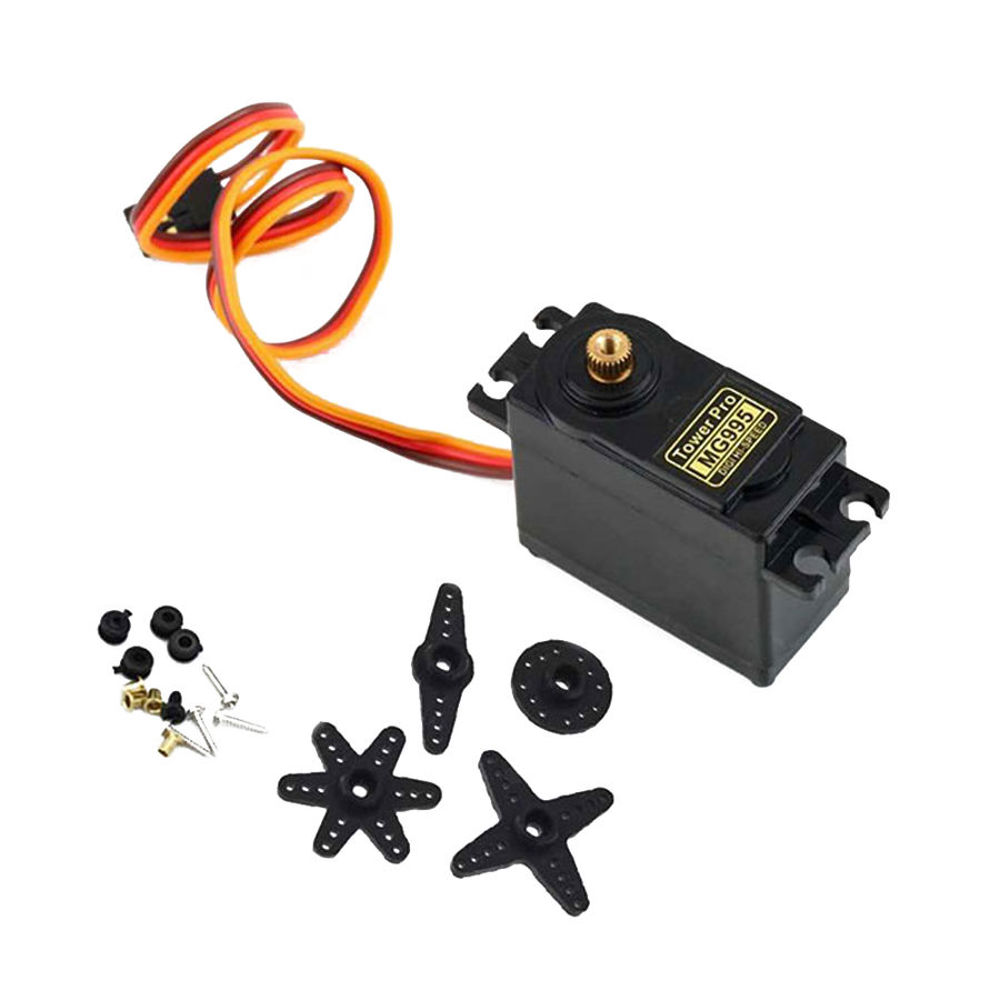

Geliştirilmiş MG995 Mimarisi: Sektörde çok bilinen MG995 modelinin güncellenmiş versiyonudur. MG995'e kıyasla ölü bant genişliği ($dead\text{-}band$) daraltılmış, orta noktaya oturma hassasiyeti artırılmış ve şok darbelere karşı koruma altyapısı güçlendirilmiştir.

2. Teknik Özellikler

Çalışma Gerilimi: $4.8\text{V}$ ile $7.2\text{V DC}$ arası esnek besleme aralığı.

Zorlanma Torku (Stall Torque): * $4.8\text{V}$ Beslemede: $9.4 \text{ kg/cm}$

$6.0\text{V}$ Beslemede: $11.0 \text{ kg/cm}$ (Yüksek tork gücü için ideal voltaj değeridir).

Çalışma Hızı (Hız): * $4.8\text{V}$ altında: $0.19 \text{ sn} / 60^\circ$

$6.0\text{V}$ altında: $0.15 \text{ sn} / 60^\circ$

Dönüş Açısı: $180^\circ$ ($\pm 5^\circ$ mekanik tolerans - Pozisyonel Kontrol).

Kablo Uzunluğu: ~30 cm evrensel servo soketli esnek kablo.

Ağırlık: ~55 gram (Ağır kılıf ve metal şanzıman kompleks yapısı).

Boyutlar: 40.7 mm x 19.7 mm x 42.9 mm (Standart boy servo sınıfı).

Vergi Statüsü: %20 KDV (Teknolojik ve endüstriyel elektronik komponent sınıfındadır).

3. Kablo Renk Kodları ve Bağlantı Şeması

MG996R standart 3 pinli servo soketiyle gelir. Geliştirme kartlarına (Arduino, ESP32 vb.) bağlanırken renk dizilimi şu şekildedir:

Kahverengi (Brown): GND (Toprak) $\rightarrow$ Güç kaynağının ve Arduino'nun ortak şasesine bağlanır.

Kırmızı (Red): VCC ($+$ Güç) $\rightarrow$ Harici güç kaynağının pozitif ($+$) kutbuna bağlanır.

Turuncu (Orange): PWM / Sinyal $\rightarrow$ Mikrodenetleyicinin dijital pinine bağlanır (Örn: Arduino Pin 9).

4. MG996R Kullanırken Dikkat Edilmesi Gereken Kritik Noktalar

⚠️ Önemli Akım ve Harici Güç Uyarısı: MG996R yüksek güçlü bir motordur. Zorlanma anında $1.2\text{A}$ ila $2.5\text{A}$ arasında yüksek anlık akımlar ($stall\text{-}current$) çekebilir. Bu nedenle motorun güç (Kırmızı ve Kahverengi) kabloları kesinlikle doğrudan Arduino'nun $5\text{V}$ pinine bağlanmamalıdır! Arduino pini bu akımı taşıyamaz; kartın reset atmasına, kilitlenmesine veya regülatörünün yanarak kalıcı hasar görmesine neden olur. Servoyu her zaman harici bir $5\text{V}-6\text{V}$ adaptör veya güçlü bir pil (Örn: Li-Po veya regüle edilmiş Li-ion) ile beslemeli, harici kaynağın GND kutbunu ise Arduino'nun GND pini ile mutlaka birleştirmelisiniz (ortak şase).
