Ayarlanabilir Hareket Sensörü - PIR (HC-SR501)

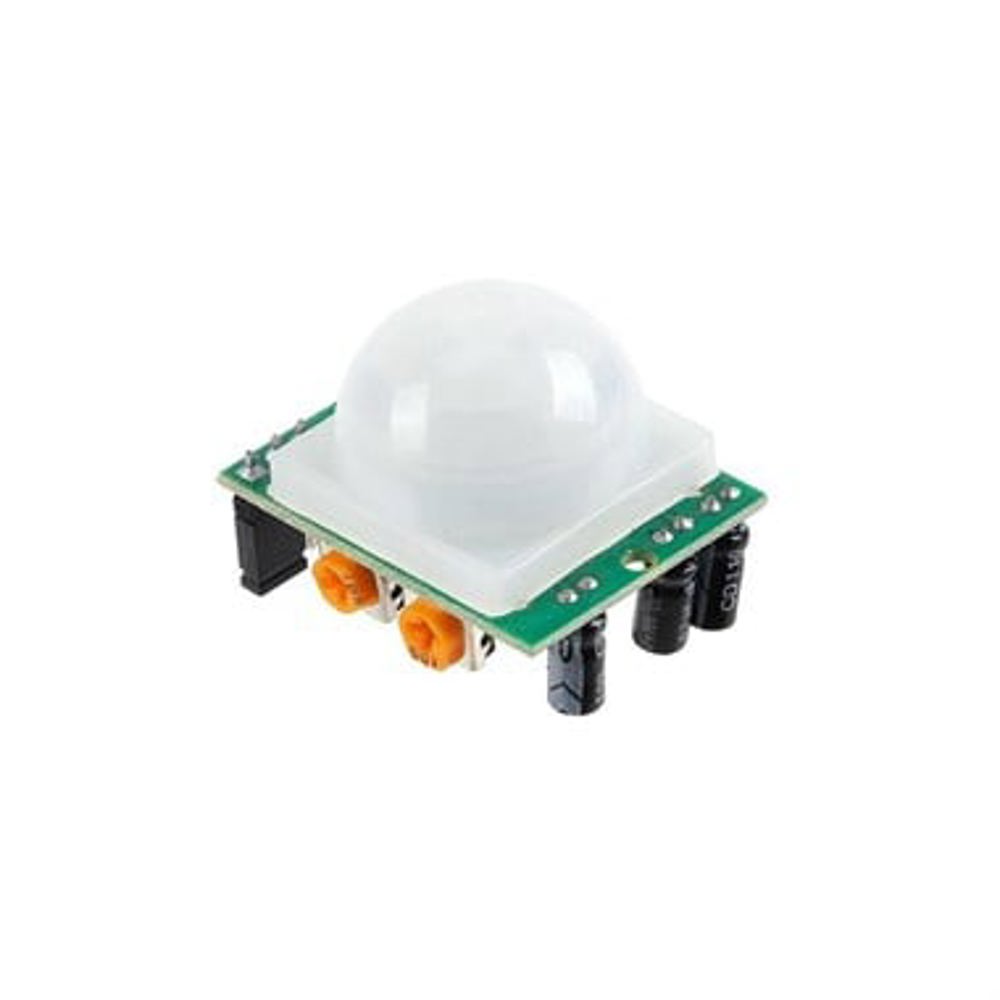

HC-SR501 Ayarlanabilir PIR Hareket Sensörü Modülü - Arduino ve ESP32 Uyumlu

Projelerinize ve ortam otomasyon sistemlerinize insan odaklı dinamik bir algılama yeteneği kazandırın! HC-SR501 PIR (Pasif Kızılötesi) Hareket Sensörü, canlıların yaydığı kızılötesi dalgaları (ısı yayılımlarını) algılayarak hareket kontrolü sağlayan en kararlı ve popüler sensör modülüdür. Üzerinde yer alan iki adet hassas potansiyometre sayesinde algılama mesafesini ve hareket algılandıktan sonra çıkış sinyalinin ne kadar süre aktif kalacağını (zaman gecikmesini) tamamen manuel olarak özelleştirebilirsiniz. Koruyucu Fresnel lens yapısı, kızılötesi ışınları odaklayarak hatalı tetiklenmeleri minimuma indirir.

Çift Ayar Potansiyometresi: Mesafe ayarı ($3\text{m} - 7\text{m}$ arası) ve zaman gecikmesi ayarı ($5\text{sn} - 200\text{sn}$ arası) potları ile projeye özel hassasiyet optimizasyonu.

Geniş Açı ve Yüksek Menzil: Fresnel lens yardımıyla $110^\circ$ konik algılama açısı ve 7 metreye kadar etkili hareket tanımlama alanı.

Çift Tetikleme Modu Jumper'ı: Üzerindeki jumper yerleşimi ile L modu (Tekli Tetikleme - hareket sürse de süre bitince lojik 0'a düşer) veya H modu (Tekrarlanabilir Tetikleme - hareket sürdüğü müddetçe çıkış lojik 1 kalır) seçimi.

Mikrodenetleyici Dostu Lojik Çıkış: Lojik yüksek ($3.3\text{V}$) ve düşük ($0\text{V}$) sinyal çıkışı sayesinde Arduino, ESP32 ve Raspberry Pi GPIO pinlerine doğrudan tak-çalıştır entegrasyon.

HC-SR501 PIR Hareket Sensörü - Akıllı Koridor Aydınlatması ve Arduino Alarm Sensörü

Kendi hareket duyarlı akıllı lambanızı, hırsız alarm sisteminizi veya otonom gözetleme cihazınızı tasarlamaya başlayın! Mağazanızın akıllı hobi elektroniği ve otomasyon gamını kusursuz şekilde tamamlayan HC-SR501 PIR Sensör Modülü, düşük güç tüketimi sayesinde pilli veya kablosuz taşınabilir projelerde mükemmel bir enerji verimliliği sergiler. Harici bir mikrodenetleyici (Arduino vb.) olmadan, çıkış pini doğrudan uygun bir röle modülüne bağlanarak standalone (bağımsız) bir hareket duyarlı anahtarlama sistemine dönüştürülebilir. Okul projeleri, STEM atölyeleri ve DIY (Kendin Yap) akıllı ev uygulamaları için en ideal bütçe dostu çözümdür.

Neden HC-SR501 PIR Sensörünü Tercih Etmelisiniz?

Kolay Bağlantı Mimarisi: Standart 3 pinli yapısı (VCC, OUT, GND) ile bağlantı karmaşasını ortadan kaldırır, prototipleme süreçlerinde zaman kazandırır.

Yüksek Kararlılık ve Güvenilirlik: Piyasada bulunan ucuz mikro sensörlerin aksine, endüstriyel standarttaki BISS0001 mikroçipi sayesinde ısınma veya ortam parazitlerinden kolay etkilenmez.

Gelişime Açık Altyapı: Kart üzerindeki lehim delikleri yardımıyla ışığa duyarlı bir direnç (LDR) eklenebilir; böylece sensörün sadece geceleri (karanlıkta) çalışması sağlanarak enerji tasarrufu maksimize edilebilir.

Ürün Teknik Özellikleri:

Model: HC-SR501 (Pasif Kızılötesi Sensör)

Kontrol Entegresi: BISS0001

Çalışma Gerilimi: $4.8\text{V} - 20\text{V DC}$ (VCC Girişi)

Çıkış Sinyali (Lojik Düzey): Yüksek ($3.3\text{V}$) / Düşük ($0\text{V}$)

Algılama Mesafesi: $3\text{m} - 7\text{m}$ (Üzerindeki potansiyometre ile ayarlanabilir)

Gecikme Süresi: $5\text{sn} - 200\text{sn}$ (Üzerindeki potansiyometre ile ayarlanabilir)

Algılama Açısı: $<110^\circ$ Konik Açı

Çalışma Sıcaklığı: $-15^\circ\text{C}$ ile $+70^\circ\text{C}$ arası

Boyutlar: 32 mm x 24 mm (Lens dahil yükseklik ~25 mm)
