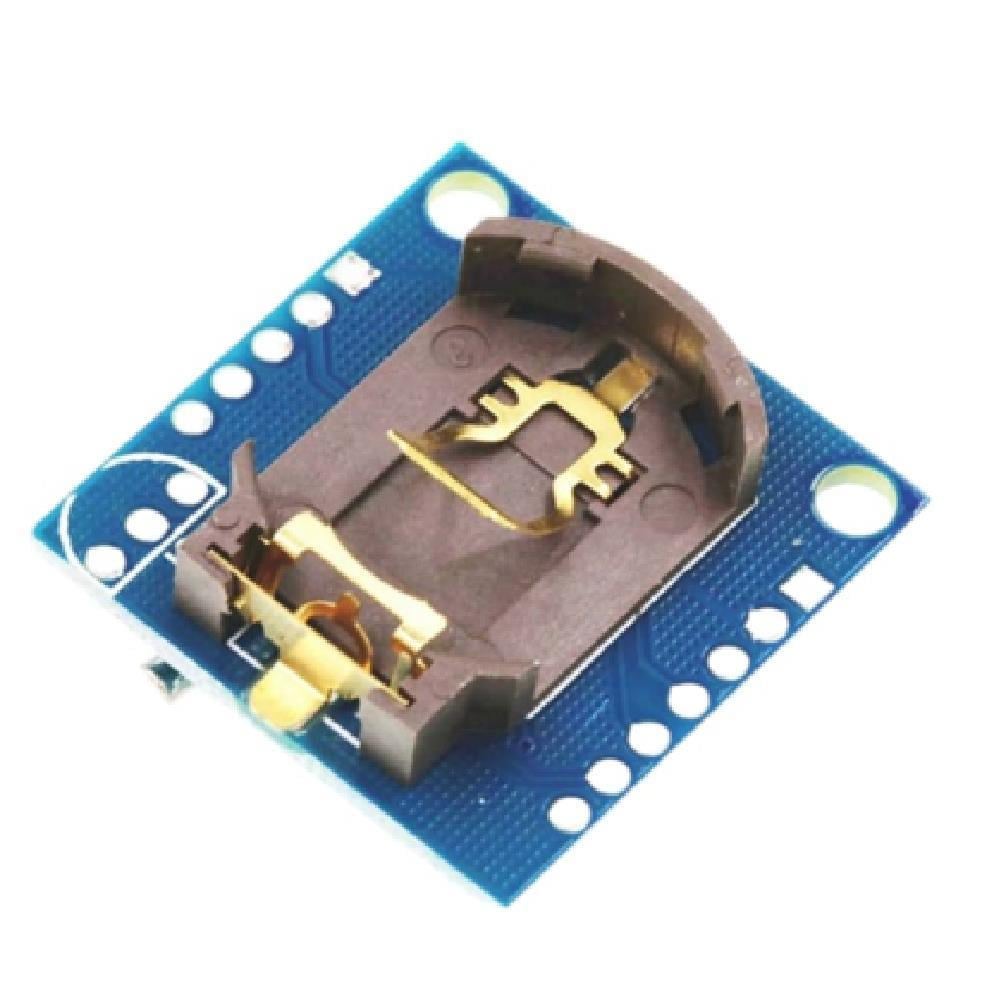

DS1307 I2C Real Time Clock (RTC) Modülü - Pil Yuvalı ve Hafızalı

DS1307 RTC Modülü, mikrodenetleyici projelerinizde ana sistemin gücü kesilse dahi zamanı ve tarihi hassas bir şekilde takip etmeye devam eden popüler bir gerçek zamanlı saat kartıdır. Kart üzerinde harici zaman verilerinin yanı sıra veri saklamanıza olanak tanıyan 32Kbit (4KB) kapasiteli bir 24C32 EEPROM kalıcı bellek entegresi yer alır. LIR2032 şarj edilebilir lityum pil devresi barındıran bu modül; I2C haberleşme protokolünü kullandığından Arduino, Raspberry Pi ve ESP32 gibi geliştirme kartlarına sadece iki veri pini üzerinden kolayca bağlanır.

Özellikleri

Zaman ve Takvim Verileri: Saniye, dakika, saat, gün, tarih, ay ve yıl bilgisi (2100 yılına kadar artık yıl düzeltmeleri dahildir)

Dahili Bellek: Proje parametrelerini veya log verilerini elektrik kesildiğinde bile saklamak için 24C32 entegreli 32Kbit EEPROM hafıza

Haberleşme Arayüzü: Standart I2C (I2C Adresleri: DS1307 için 0x68, 24C32 EEPROM için 0x50)

Çalışma Gerilimi: 5V DC (5V sistemlerle doğrudan uyumludur)

Yedek Güç Desteği: Şarj edilebilir LIR2032 pil yuvası (Ana sistemden beslenirken pili şarj eden dahili devre mimarisi mevcuttur)

Ek Özellikler: Kare dalga çıkış pini (Square-Wave) ve DS18B20 sıcaklık sensörü lehimleme pedleri

Kullanım Alanları

Veri Günlüğü (Data Logger) Projeleri: Sensörlerden alınan sıcaklık, nem, basınç gibi verileri dahili 24C32 EEPROM belleğe veya SD karta tam tarih-saat damgasıyla kaydetme uygulamaları

Zaman Ayarlı Güç Otomasyonları: Belirli gün ve saatlerde röle tetikleyerek çalışan akıllı priz, bahçe sulama veya endüstriyel makine zamanlama üniteleri

Dijital Saat ve Gösterge Panelleri: Arduino tabanlı büyük LED tabelalar, LCD ekranlı masa saatleri, fabrikalar için vardiya/mola saati uyarı sistemleri

Kullanıcı Ayarlarını Saklama: Cihazların çalışma modlarını, alarm saatlerini veya kullanıcı tercihlerini elektrik kesintisinden etkilenmeyecek şekilde EEPROM üzerinde muhafaza etme
