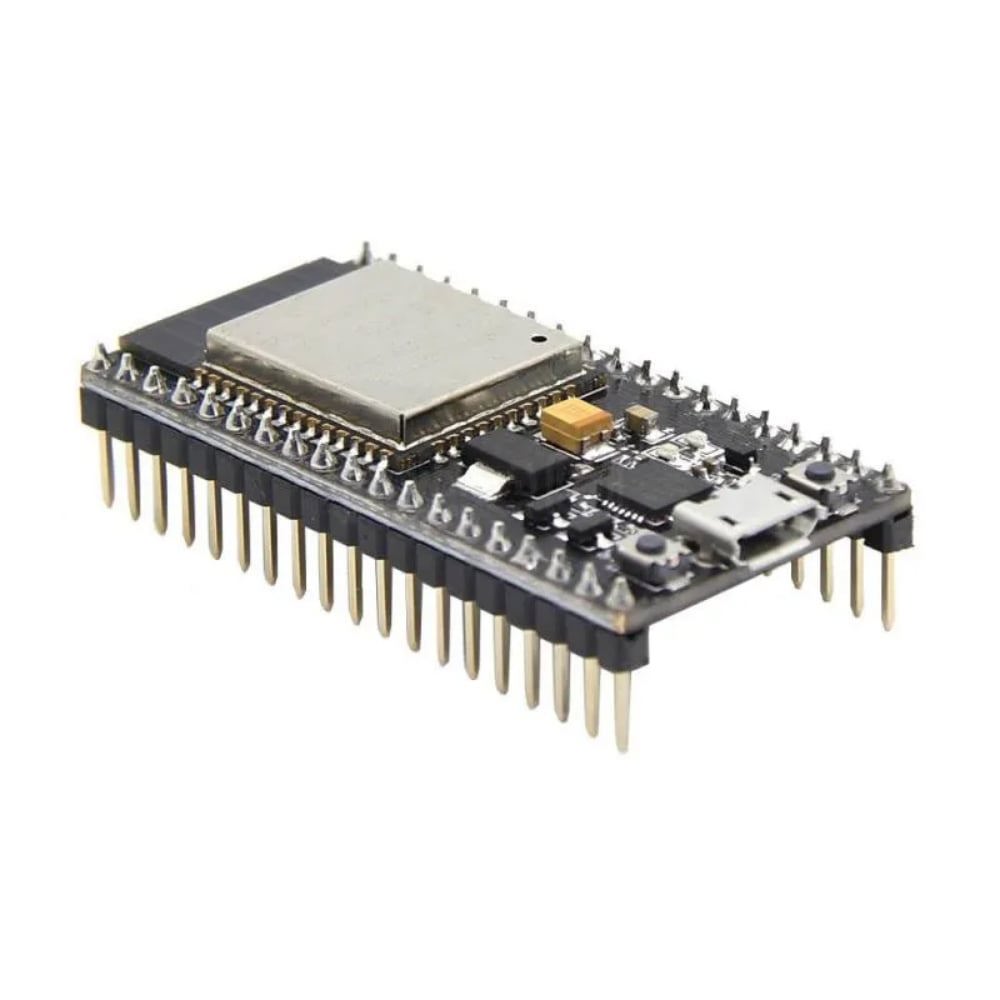

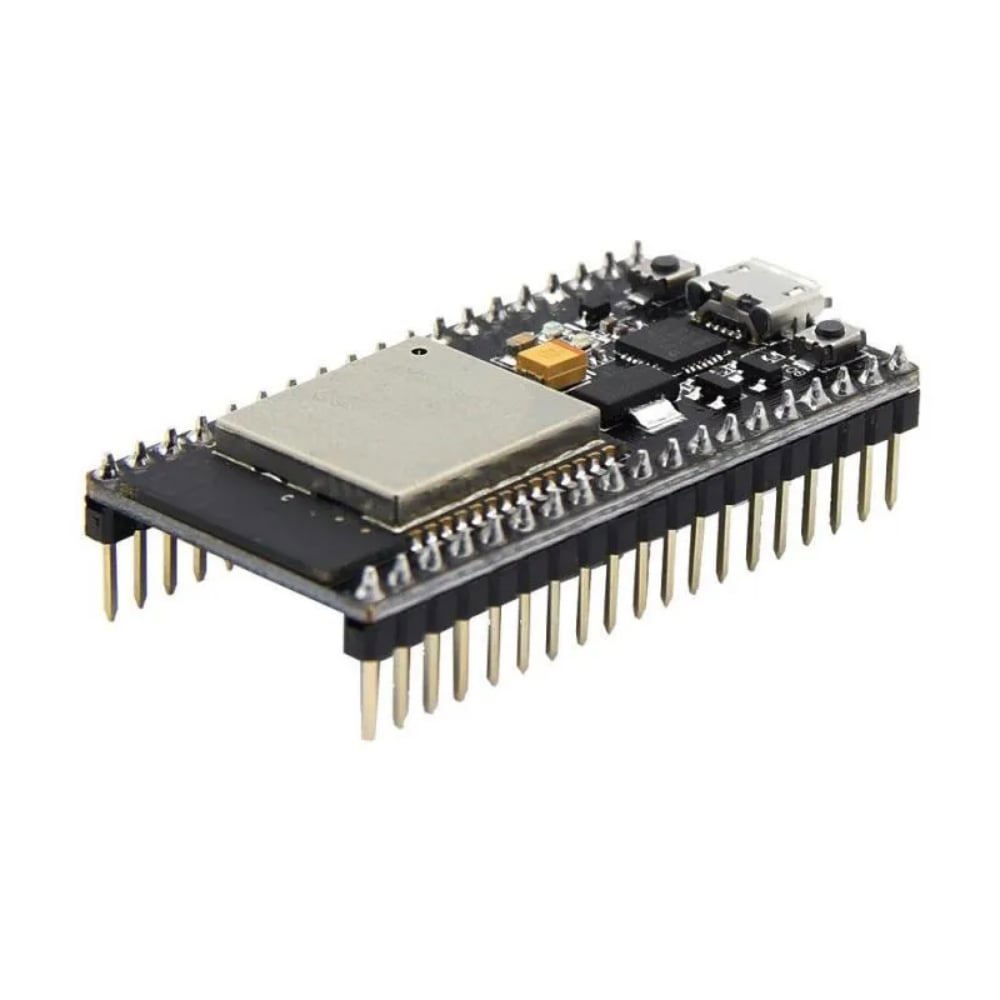

ESP32S Wifi - Bluetooth Geliştirme Kartı - 38 PİN - ch340

ESP32S Wi-Fi + Bluetooth Geliştirme Kartı (38 Pin - CH340 Çipli), Nesnelerin İnterneti (IoT), akıllı bina otomasyonları, endüstriyel kablosuz veri takibi ve maker dünyasında fiyat/performans oranı en yüksek olan yeni nesil mikrodenetleyicilerden biridir.

Standart 30 pinli versiyonlara kıyasla dış dünyaya 38 pin açarak daha fazla GPIO (Giriş/Çıkış) bacağı sunar. Bu sayede projenizde pin yetmeme sorununu tamamen ortadan kaldırır. Üzerindeki CH340 USB-Seri dönüştürücü entegresi ise kartın maliyetini düşürerek projeleriniz için bütçe dostu, profesyonel bir IoT altyapısı sağlar.

1. Donanım ve İşlemci Mimarisi (Çekirdek Gücü)

ESP32S, arka planda ağır ağ protokollerini çalıştırırken aynı zamanda karmaşık sensör algoritmalarınızı gecikmesiz işleyebilecek devasa bir güce sahiptir:

Çift Çekirdekli İşlemci: Tensilica Xtensa 32-bit LX6 çift çekirdekli ($Dual\text{-}Core$) işlemci mimarisi. Çekirdeklerden biri Wi-Fi ve Bluetooth ağ trafiğini kararlı şekilde yönetirken, diğer çekirdek tamamen sizin yazdığınız ana kodları çalıştırır.

Yüksek Hız Kapasitesi: $160\text{ MHz}$ ile $240\text{ MHz}$ arasında ayarlanabilir çalışma frekansı sayesinde en ağır matematiksel hesaplamaları ve veri paketlemelerini milisaniyeler içinde tamamlar.

Geniş Bellek: 520 KB dahili SRAM ve 4 MB harici Flash hafızası ile gelişmiş web sunucu ($Web\text{ Server}$) arayüzlerini, grafik kütüphanelerini ve veri tabanı bağlantı kodlarını rahatlıkla barındırır.

2. Kablosuz Haberleşme Yetenekleri

Wi-Fi Protokolü: 802.11 b/g/n ($2.4\text{ GHz}$) entegrasyonu ile yerel modemlere bağlanabilir, internetten veri çekebilir (API / HTTP / MQTT), bulut sistemlerine (Firebase, ThingSpeak, AWS IoT) veri basabilir veya kartı bağımsız bir erişim noktası ($Access\text{ Point}$) olarak konumlandırabilirsiniz.

Bluetooth v4.2 BR/EDR ve BLE: Akıllı telefon uygulamalarıyla çift yönlü veri alışverişi sağlar. Özellikle BLE (Düşük Enerji Tüketimli Bluetooth) desteği sayesinde, pilli giyilebilir teknolojilerde ve mobil takip cihazlarında minimum akım çekerek kesintisiz veri yayını yapar.

3. 38 Pin Genişletilmiş Arayüz Avantajı (GPIO)

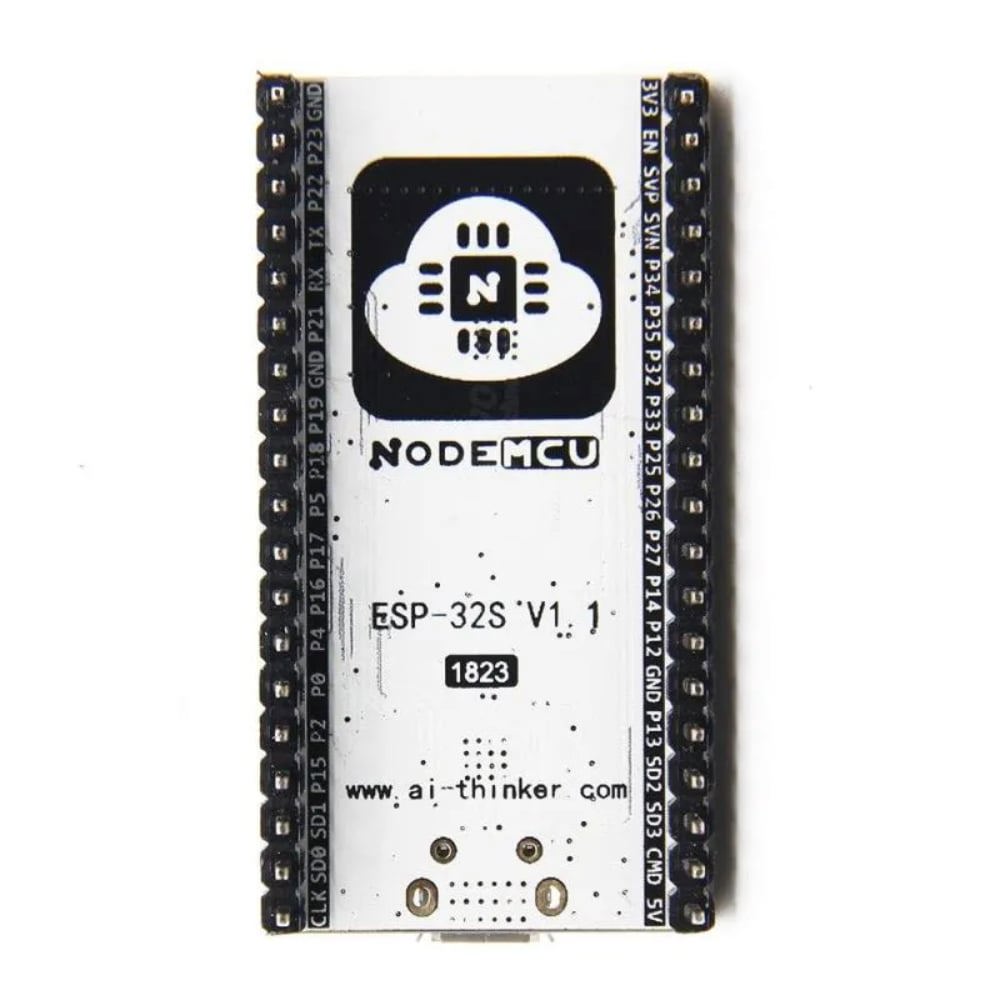

Standart ESP32 kartlarından en büyük farkı, kartın alt ve üst kısımlarında dışarıya aktarılan ekstra pinlerdir. Bu genişleme size şu donanımsal konforları sunar:

Maksimum Giriş/Çıkış Özgürlüğü: Daha fazla dijital pin sayesinde aynı anda ekranları, motor sürücüleri, röleleri ve onlarca sensörü tek bir karta pin çakışması yaşamadan bağlayabilirsiniz.

Gelişmiş Analog Dönüşüm: Sensörlerden hassas veri okumak için 12-bit çözünürlüğe sahip çok kanallı ADC pinleri ve gerçek analog dalga formu üretmek için 8-bit DAC çıkışları.

Dahili Dokunmatik Pinler ($Touch\text{ Pins}$): Harici fiziksel buton kullanmadan, sadece ilgili bacağa bağlanan esnek bir kabloya parmak dokundurulmasını algılayan dokunsal sensör pinleri.

Zengin Protokol Desteği: Birden fazla UART (Seri), SPI ve I2C donanımsal veri yolları sayesinde çevre birimleriyle aynı anda yüksek hızda haberleşme.

4. CH340 USB-Seri Dönüştürücü ve Sürücü Bilgisi

Kartın üzerinde bilgisayar ile haberleşmeyi ve kod yüklemeyi sağlayan CH340 çipi yer alır.

Ekonomik ve Kararlı: Endüstri standardı olan bu çip, kart maliyetini optimize ederken yüksek veri aktarım hızlarında ($115200\text{ bps}$ ve üzeri) kararlı bir programlama performansı sunar.

Sürücü Kurulumu: Windows 10/11 sistemlerde genellikle tak-çalıştır olarak otomatik tanınır. İşletim sisteminizin kartı görmemesi durumunda, internetten saniyeler içinde indirebileceğiniz ücretsiz standart "CH340 Driver" kurulumunu yapmanız kartın bilgisayarınızda bir COM portu olarak anında listelenmesini sağlar.

5. Teknik Özellikler Özeti

Model: ESP32S NodeMCU Development Board (38 Pin - Wide/Standard Edition)

USB Çipi: CH340

Çalışma Gerilimi: $3.3\text{V DC}$ (Kart üzerindeki dahili regülatör sayesinde Micro-USB üzerinden gelen $5\text{V}$ ile güvenle beslenir)

Giriş Voltajı (VIN / 5V Pini üzerinden): $5\text{V} - 9\text{V DC}$

Güç Tasarrufu: Derin Uyku ($Deep\text{ Sleep}$) modu desteğiyle pilli projelerde mikroamper seviyelerine düşerek yüksek enerji tasarrufu.

Geliştirme Ortamları: Arduino IDE, MicroPython, mBlock ve ESP-IDF platformları ile %100 uyumluluk.
