LM2596S DC-DC Li-Ion Pil Ayarlanabilir Şarj Modülü

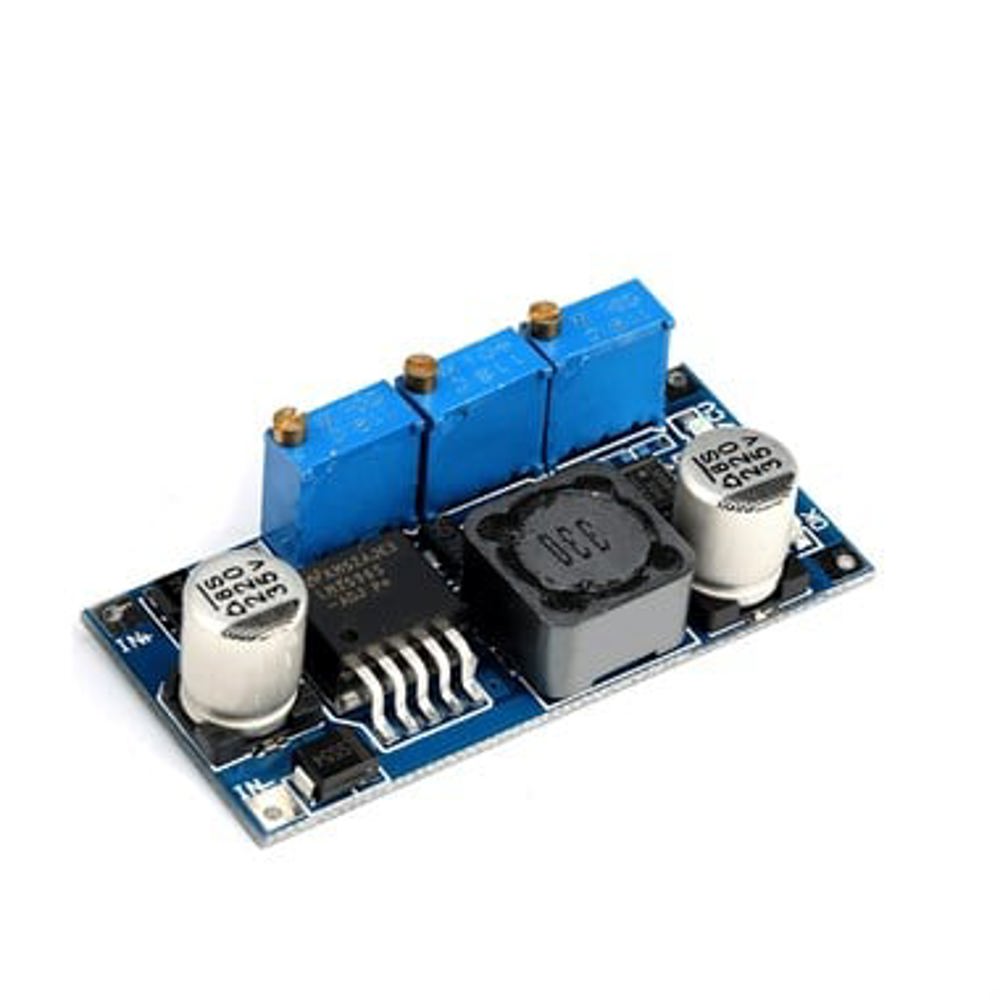

Ürün Açıklaması LM2596S DC-DC Ayarlanabilir Şarj Modülü, voltaj düşürücü (Step-Down) işlevinin yanı sıra akım sınırlama (sabit akım) özelliğine de sahip özel bir güç kartıdır. Standart voltaj düşürücülerden farklı olarak üzerinde üç adet potansiyometre (Voltaj Ayarı, Akım Sınırı ve Şarj Dolum Gösterge Ayarı) barındırır. Bu yapısı sayesinde başta Li-Ion, Li-Po ve Kurşun-Asit piller olmak üzere birçok pil türünü güvenli ve ideal CC/CV (Sabit Akım / Sabit Voltaj) yöntemiyle şarj etmek için mükemmel bir çözümdür. Ayrıca sabit akım gerektiren yüksek güçlü LED'lerin sürücü devresi olarak da güvenle kullanılabilir.

Özellikleri

Giriş Gerilimi: DC 5V - 35V (Giriş voltajı, çıkış voltajından en az 2V daha yüksek olmalıdır)

Çıkış Gerilimi: DC 1.25V - 30V (Ayarlanabilir sabit voltaj modu)

Çıkış Akımı: Maksimum 3A (Sürekli 2A ve üzeri akım çekimlerinde karta harici soğutucu takılması önerilir)

Şarj Kontrol Modu: Sabit Akım (CC) ve Sabit Voltaj (CV) otomatik geçişli şarj mimarisi

Durum Göstergeleri: Üzerinde 3 adet LED yer alır: Şarj oluyor (Kırmızı/Ok), Şarj tamamlandı (Yeşil/Mavi), Sabit akım devrede modu.

Dönüşüm Verimliliği: %92'ye varan yüksek verim (150 KHz anahtarlama frekansı)

Korumalar: Kısa devre koruması ve aşırı sıcaklık koruması (Giriş ters kutup koruması yoktur)

Kullanım Alanları

Lityum Pil Şarj Cihazı Tasarımı: 1S, 2S, 3S veya 4S Li-Ion (18650 gibi) ve Li-Po pillerin, akım ve voltaj sınırlandırması yapılarak güvenli bir şekilde şarj edilmesi

Güçlü LED Sürücü Modülü: Sabit akım çekmesi gereken 1W, 3W veya şerit LED gruplarının akım dalgalanmalarından korunarak stabil çalıştırılması

Ayarlanabilir Laboratuvar Tipi Güç Kaynağı: Hem voltajı hem de çekilecek maksimum akımı kontrol edilebilen masaüstü test ve prototip besleme kaynakları

Güneş Paneli ve Akü Sistemleri: Güneş panellerinden gelen yüksek voltajı düşürüp akımı sınırlayarak küçük ölçekli akülerin veya bataryaların şarj edilmesi
