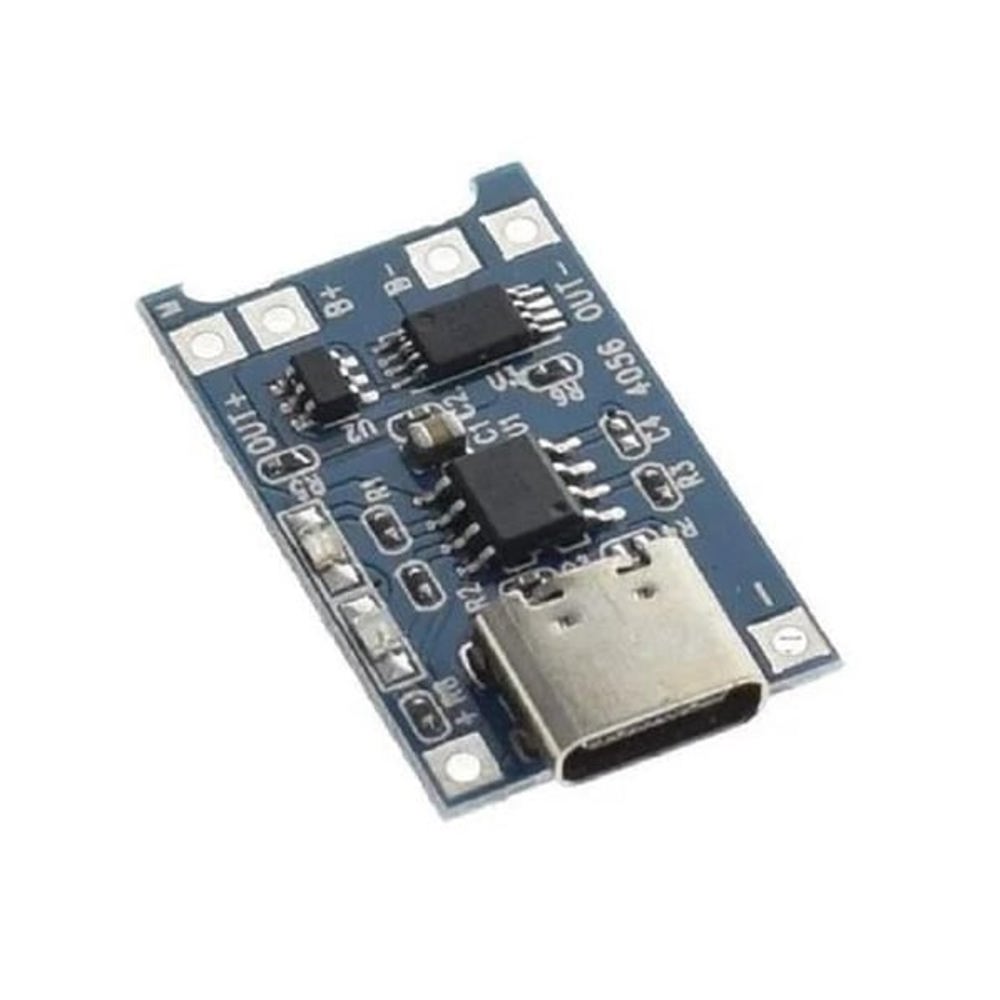

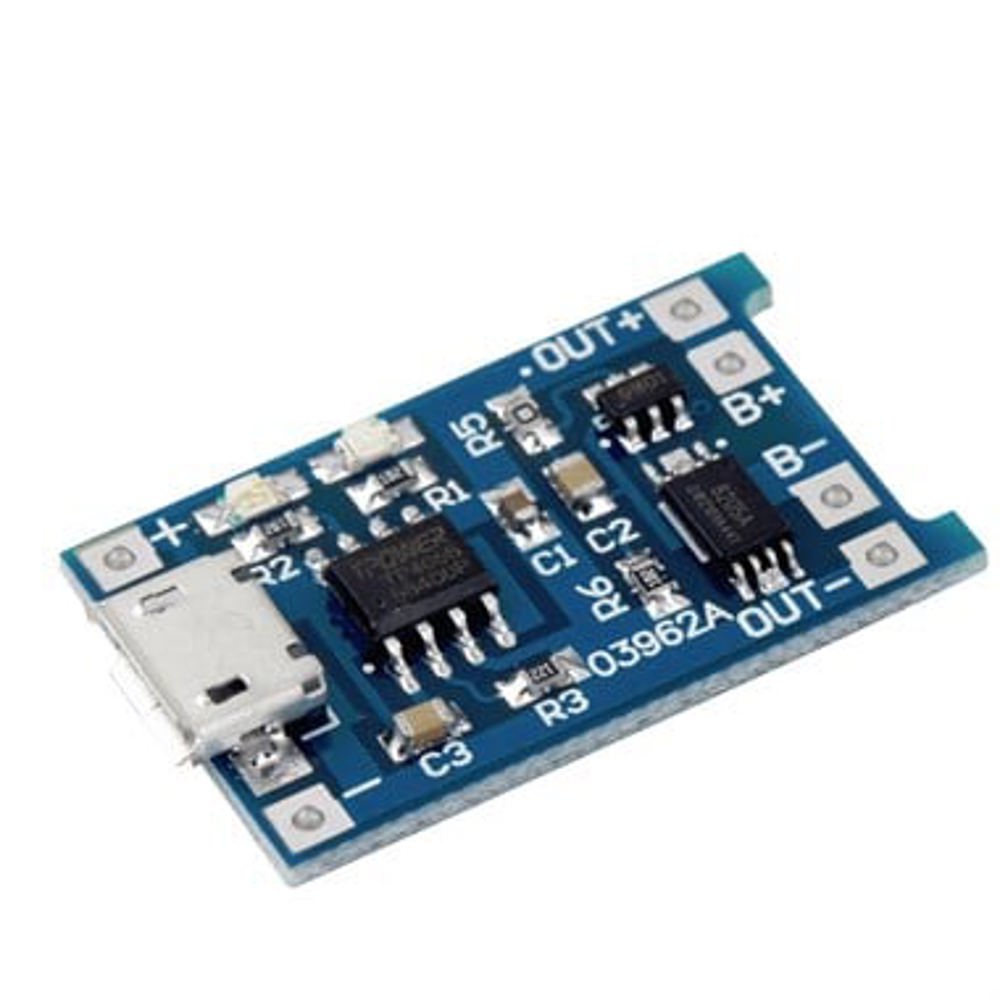

TP4056 1A Lityum Pil Şarj Kartı - DW01A Korumalı 18650 Şarj Devresi

Ürün Açıklaması TP4056 Lityum Pil Şarj Modülü, 3.7V nominal gerilime sahip Li-Ion ve Li-Po (18650, kasa tipi veya kese tipi) pilleri güvenli bir şekilde şarj etmek için tasarlanmış yüksek performanslı bir karttır. Standart şarj devrelerinden farklı olarak üzerinde entegre pil koruma çipi (DW01A) ve mosfet kontrolörü (8205A) barındırır. Bu çift katmanlı koruma mekanizması sayesinde pillerinizi sadece ideal CC/CV (Sabit Akım/Sabit Voltaj) yöntemiyle şarj etmekle kalmaz; aynı zamanda aşırı şarj, aşırı deşarj ve kısa devre gibi tehlikeli durumlardan koruyarak pil ömrünü maksimuma çıkarır. Micro USB girişi sayesinde herhangi bir telefon şarj adaptörü veya powerbank ile doğrudan beslenebilir.

Özellikleri

Şarj Yöntemi: Doğrusal (Linear) CC/CV (Sabit Akım / Sabit Voltaj) şarj mimarisi

Şarj Akımı: Maksimum 1A (Kart üzerindeki akım ayar direnci değiştirilerek çıkış akımı düşürülebilir)

Giriş Gerilimi: 4.5V - 5.5V DC (Micro USB portundan veya kart üzerindeki + / - giriş lehim pedlerinden)

Şarj Kesme Voltajı: 4.2V ±%1 (Tam dolum seviyesi)

Pil Koruma Özellikleri:

Aşırı Deşarj Koruması (Pil gerilimi 2.5V altına düştüğünde çıkışı keser)

Aşırı Akım/Kısa Devre Koruması (Çıkış akımı 3A seviyesini aştığında akışı durdurur)

Durum Göstergeleri: Üzerinde 2 adet LED yer alır: Şarj oluyor (Kırmızı LED), Şarj tamamlandı (Mavi/Yeşil LED)

Bağlantı Yapısı: Micro USB dişi soket ve bağımsız giriş/çıkış lehim pedleri (IN+, IN-, BAT+, BAT-, OUT+, OUT-)

Kullanım Alanları

Güvenli 18650 ve Li-Po Batarya Şarjı: Powerbank, el feneri, kablosuz kulaklık veya taşınabilir cihazlarda kullanılan 3.7V lityum pillerin harici bir devreye ihtiyaç duymadan korunarak şarj edilmesi

Robotik ve IoT Projeleri Güç Yönetimi: Arduino, ESP32 veya mini robot platformlarında, sistem çalışırken pillerin aşırı deşarj olup bozulmasını engelleyen akıllı koruma katmanı

Taşınabilir Cihaz Restorasyonu: Eski şarjlı el süpürgeleri, oyuncaklar veya ölçü aletlerinin Ni-Cd/Ni-Mh pillerinin sökülerek lityum pile dönüştürülmesi (Lithium Upgrade) projeleri

Kendin Yap (DIY) Powerbank Tasarımları: Micro USB üzerinden şarj olabilen ve yük çıkışı (OUT+/OUT-) sayesinde bağlı olan devreyi güvenle besleyen taşınabilir enerji kaynakları
